免费在线观看一区二区-免费在线观看一区-免费在线观看一级片-免费在线观看一级毛片-91人人视频国产香蕉-91人人视频

?

產(chǎn)品推薦

壓鑄件廠家該如何防止壓鑄件裂紋的產(chǎn)生

來源: 譽格壓鑄    人氣:3711    發(fā)布時間: 2021-07-14

機床需求緊密相關(guān)的領(lǐng)域?qū)⑦M(jìn)行有規(guī)模、有深度地調(diào)整和改造。在這樣的發(fā)展趨勢下,對機床鑄件性能有了更高的要求。壓鑄件廠家為了保證機床鑄件性能(如強度、硬度),以降碳、硅含量以及在時效處理時加快冷卻速度的方法,導(dǎo)致在生產(chǎn)或時效處理過程中常出現(xiàn)壓鑄件變形和裂紋,甚至斷裂的現(xiàn)象。


1.化學(xué)成分

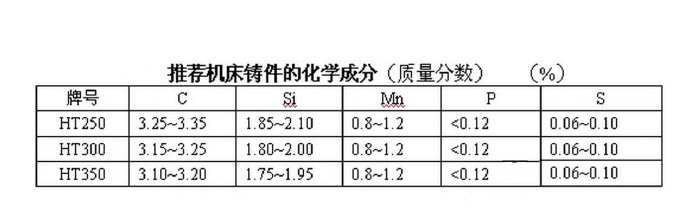

(1)采用高碳低硅,調(diào)整壓鑄件的化學(xué)成分。

壓鑄件廠家該如何防止壓鑄件裂紋的產(chǎn)生

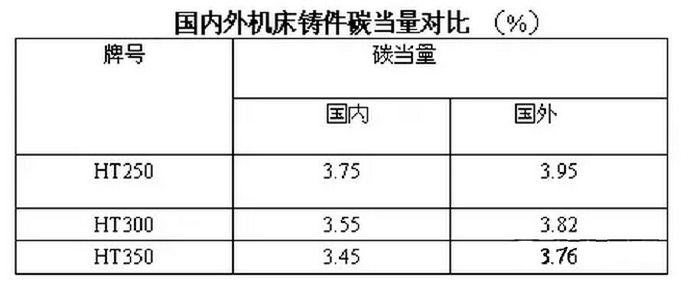

(2)高碳當(dāng)量在選擇碳當(dāng)量時,盡量采用高碳當(dāng)量,能有效防止鑄件的裂紋產(chǎn)生,提升壓鑄件廠家的效益。

壓鑄件廠家該如何防止壓鑄件裂紋的產(chǎn)生

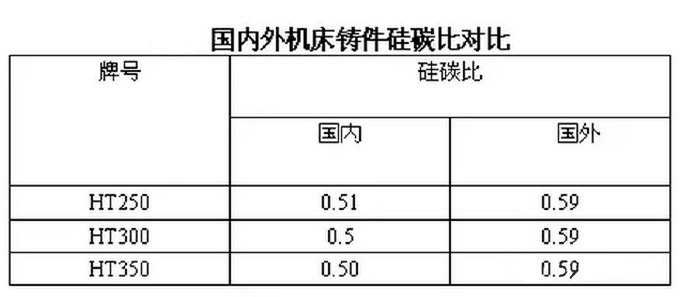

(3)高硅碳比把硅碳比控制在0.57~0.62,高碳、低硅時,壓鑄件不易產(chǎn)生裂紋。國內(nèi)外壓鑄件硅碳比對比。

壓鑄件廠家該如何防止壓鑄件裂紋的產(chǎn)生

(4)控制錳硫比在生產(chǎn)灰鐵件時,應(yīng)該考慮錳硫比即Mn=1.71S+(0.2~0.3)。實際生產(chǎn)過程中把錳硫比例稍作提高,尤其對HT250、HT300等材質(zhì)。

(5)低合金化鐵液中加入合金元素能增加奧氏體枝晶數(shù)量,增加并細(xì)化珠光體,強化鐵素體,細(xì)化石墨及共晶團(tuán),改善截面敏感性。一般wCu=0.4%~0.6%或wCr=0.2%~0.35%,也可以加入其他合金元素如Sb、Sn、Mo等。但是,實際生產(chǎn)中很少用一種元素,都是組合使用如Cu與Cr、Cu與Sb、Cu與Sn等,在使用過程中應(yīng)全面考慮,才能真正起到合金化的作用。


2.配料

控制好爐料配比,減少機床鑄件裂紋傾向,也能夠保證鑄件的內(nèi)部質(zhì)量。尤其電爐熔化,應(yīng)該更加注意爐料配比。實際生產(chǎn)中配料為:生鐵+廢鋼+回爐料+增碳劑(按成熟配比加入)。

3.孕育處理

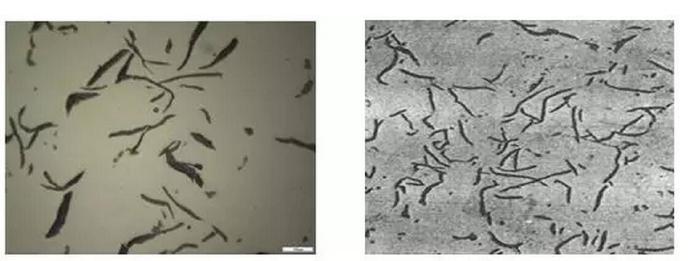

孕育使能夠促進(jìn)石墨化,可以減少壓鑄件白口,改善斷面均勻性,控制石墨形態(tài),減少其他石墨和鐵素體的形成,以獲得較好的片狀石墨等的特點。但是,孕育方法的選擇極為重要,采用不同的孕育方法,可獲得長短和薄厚不同石墨,它對壓鑄件性能起到?jīng)Q定性的作用。金相組織是壓鑄件是否產(chǎn)生裂紋最本質(zhì)的原因。

壓鑄件廠家該如何防止壓鑄件裂紋的產(chǎn)生

4.時效處理

國內(nèi)鑄件時效處理有熱時效、振動時效、自然時效三種方式,其中以熱時效為主。在熱時效的過程中,常出現(xiàn)壓鑄件裂紋、變形等缺陷。


5.采用熱處理工藝

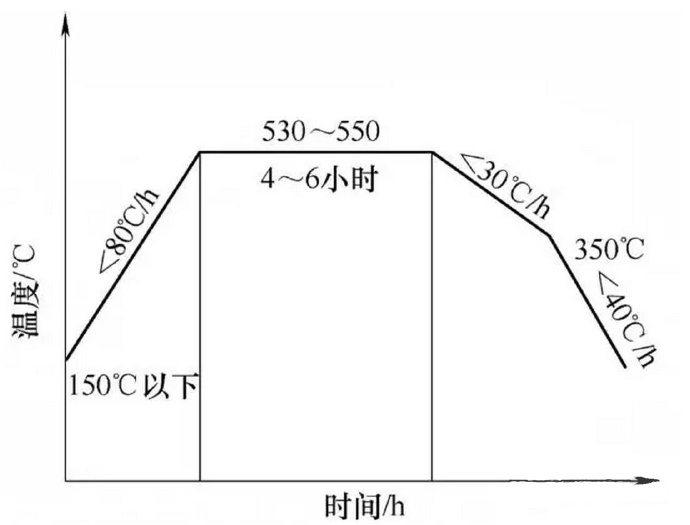

壓鑄件廠家生產(chǎn)中采用的熱處理工藝。

壓鑄件廠家該如何防止壓鑄件裂紋的產(chǎn)生

標(biāo)簽: 壓鑄件
主站蜘蛛池模板: 日本一区二区三区在线看 | 国产成人亚洲精品无广告 | 夜夜艹日日干 | 国产成人精品亚洲 | 欧美日韩高清在线 | 欧美日韩 在线播放 | 国产精品久久久久毛片真精品 | 亚洲男人天堂久久 | 青草午夜精品视频在线观看 | 99er精品| 朋友的妻子 在线播放 | 亚洲欧美日韩高清专区一区 | a一级毛片免费高清在线 | 思思久久好好热精品国产 | 国内国外精品一区二区 | 91精品国产肉丝高跟在线 | 靠逼图片 | 亚洲一区日本 | 久久综合免费视频 | 国产91高清在线 | 亚洲欧洲自拍偷拍 | 996久久国产精品线观看导航 | 中文字幕日韩一区二区 | 婷婷久久久五月综合色 | 日日做日日摸夜夜爽 | 色综合综合色综合色综合 | 手机日韩看片 | 一区二区在线观看高清 | 向日葵视频app在线无限看免费 | 日韩一级大片 | 欧美日韩一级黄色片 | 一区二区三区日韩 | 亚洲免费色视频 | 欧美高清正版在线 | 国产精成人品 | 一级黄色片在线看 | 久久国产视频精品 | 一级毛片一级毛片 | 91高清免费国产自产 | 欧美z o人与动 | 国产91精品在线 |
